درجه حفاظت بینالمللی چیست؟

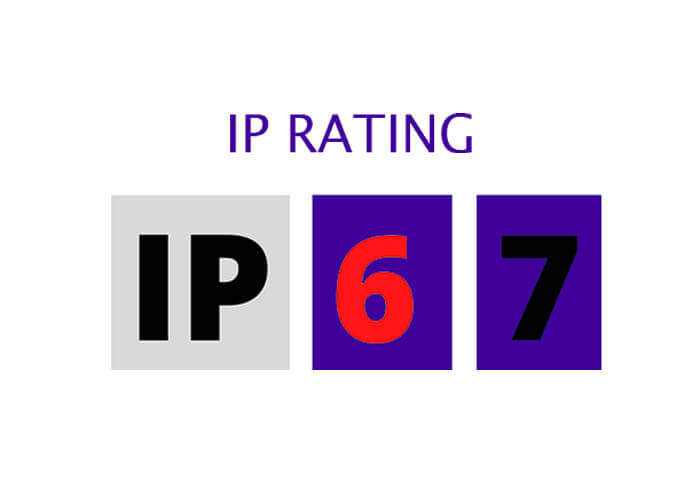

احتمالا برای شما پیش آمده باشد که قصد خرید یک گوشی یا تجهیزات سختافزاری خاصی را داشته باشید و مهم باشد بدانید که آیا آن وسیله خاص ضدآب یا ضد گرد و غبار هست یا خیر. میزان مقاومت یک تجهیز سخت افزاری در برابر آب و گرد و غبار با درجه حفاظت بین المللی آن وسیله مشخص می شود. درجه حفاظت بینالمللی (IP Ratings) به معنای حفاظت دستگاه توسط یک محفظه در برابر ورود گرد و غبار و آب میباشد که با روشهای تست استاندارد تایید شده باشد. درجه حفاظت بینالمللی توسط دو حرف IP و یک یا دو عدد بعد از آن نمایش داده می شود که هر کدام از عددها دارای یک معنای خاص می باشد. رتبه بندیهای تعریف شده در استاندارد بین المللی EN 60529 (لیسانس بریتانیا EN60529:1992، اروپا IEC 60509:1989) میباشد. برای مثال درجه حفاظتی IP67 به معنای این است که آن دستگاه ضد گرد و غبار و تا عمق یک متر نیز ضد آب می باشد.
اعداد در رتبهبندی IP به چه معناست؟
اعداد بعد از IP هر کدام معنای خاصی دارند. اولین عدد نشان دهنده درجه محافظت دستگاه در برابر جامدات (گرد و غبار) میباشد و دومین عدد سطح حفاظتی دستگاه را در برابر مایعات (چکه کردن یا اسپری کردن یا غوطه ور شدن در آب) مشخص می کند. برای درک بهتر در ادامه با ما همراه باشید. ما در ادامه رتبهبندی اعداد بعد از واژه IP را به شما توضیح میدهیم.
اولین رقم بعد از IP حفاظت در برابر جامدات
| 0 | یا گذاشتن X برای درجه محافظت در برابر نفوذ هیچ رتبهبندی نشده است و بدون محافظت خاص است. |
| 1 | محافظت از اجسام جامد با قطر بیشتر از 50 میلیمتر مثل دست. |
| 2 | محافظت در برابر انگشتان یا اجسام دیگر با طول 80 میلیمتر و قطر دوازده میلیمتر مثل تماس تصادفی با انگشت. |
| 3 | محافظت در برابر ورود ابزار، سیم و غیره، با قطره دو و نیم میلیمتر یا بیشتر. |
| 4 | محافظت در برابر اجسام جامد بزرگتر از یک میلیمتر، مثل سیم، میخ، پیچ و حشرات بزرگتر. |
| 5 | محافظت جزئی در برابر گرد و غبار که ممکن است به تجهیزات آسیب برساند. |
| 6 | محافظت کامل در برابر گرد و غبار و سایر ذرات و تست شده در برابر جریان هوای مداوم. |
رقم دوم بعد از IP حفاظت در برابر مایعات
| 0 | بدون حفاظت. |
| 1 | محافظت در برابر قطرات عمودی مانند تراکم. |
| 2 | محافظت در برابر قطرات آب که تا 15 درجه از عمودی منحرف شده است. |
| 3 | محافظت در برابر پاشش تا 60 درجه از عمودی. |
| 4 | محافظت شده در برابر پاشش آب از همه جهات. |
| 5 | محافظت در برابر جریانهای کمفشار. |
| 6 | محافظت در برابر جت های فشار قوی مستقیم. |
| 7 | محافظت در برابر غوطهور شدن کامل تا 30 دقیقه در اعماق بین 15 سانتیمتر تا 1 متر. |
| 8 | محافظت در برابر غوطه وری طولانی تحت فشار بالاتر. |
| 9 | محافظت در برابر اسپریهای جریان پر فشار، دمای بالا، روشهای شستشو یا تمیز کردن با بخار. |
رتبه بندی IPX
استفاده از X به معنای یک رتبه نامعتبر است که هنوز هم گاهی اوقات در بعضی محصولات دیده می شود. شما میتوانید آن را با صفر هم جایگزین کنید، با فرض اینکه دارای رتبه حفاظتی از نفوذ نیست. اعداد بعد از IP، عدد اول نشان دهنده محافظت از ورود جسم خارجی و عدد دوم محافظت در برابر مایعات است. برای مثال “X”5 به معنای این است که هیچ حفاظتی در برابر جامدات تعریف نشده است.
نمودار مرجع رتبهبندی IP
در ادامه ما جدول کامل رتبهبندیهایی که در حال حاضر وجود دارند را برای شما قرار دادهایم. رتبه بندیها به معنای درجههای حفاظتی مختلف در دستگاههای مختلف هستند. رتبه بندیهایی که در جدول زیر قرار دارند به وفور در محصولات مختلف مورد استفاده قرار میگیرند.
| رتبه بندی IP | رقم اول جامدات | رقم دوم مایعات |
| IP00 | از جامدات محافظت نمیشود. | از مایعات محافظت نمیشود. |
| IP01 | از مواد جامد محافظت نمیشود. | از تراکم محافظت میشود. |
| IP02 | از مواد جامد محافظت نمیشود. | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP03 | از مواد جامد محافظت نمیشود. | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP04 | از مواد جامد محافظت نمیشود. | محافظت شده در برابر پاشش آب از هر جهت |
| IP05 | از مواد جامد محافظت نمیشود. | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP06 | از مواد جامد محافظت نمیشود. | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP07 | از مواد جامد محافظت نمیشود. | از فرو رفتن بین 15 سانتیمتر تا 1 متر در عمق محافظت میشود. |
| IP08 | از مواد جامد محافظت نمیشود. | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP10 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | از مایعات محافظت نمیشود. |
| IP11 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | از تراکم محافظت میشود. |
| IP12 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP13 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP14 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | محافظت شده در برابر پاشش آب از هر جهت |
| IP15 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP16 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP17 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | از فرو رفتن بین 15 سانتیمتر تا 1 متر در عمق محافظت میشود. |
| IP18 | محافظت در برابر لمس با دستهای بزرگتر از 50 میلیمتر | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP20 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | از مایعات محافظت نمیشود. |
| IP21 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | از تراکم محافظت میشود. |
| IP22 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP23 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP24 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | محافظت شده در برابر پاشش آب از هر جهت |
| IP25 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP26 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP27 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | از غوطه ور شدن بین 15 سانتیمتر تا 1 متر در عمق محافظت میشود. |
| IP28 | از لمس انگشتان و اجسام بزرگتر از 12 میلیمتر محافظت میشود. | از غوطه ور شدن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP30 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | از مایعات محافظت نمیشود. |
| IP31 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | از تراکم محافظت میشود. |
| IP32 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP33 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP34 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | محافظت شده در برابر پاشش آب از هر جهت |
| IP35 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP36 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP37 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | از فرو رفتن بین 15 سانتی متر تا 1 متر در عمق محافظت میشود. |
| IP38 | محافظت شده در برابر ابزار و سیمهای بیشتر از 2.5 میلیمتر | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP40 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | از مایعات محافظت نمیشود. |
| IP41 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | از تراکم محافظت میشود. |
| IP42 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP43 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP44 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | محافظت شده در برابر پاشش آب از هر جهت |
| IP45 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | محافظت شده در برابر water jets کم فشار در هر جهت |
| IP46 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP47 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | از فرو رفتن بین 15 سانتی متر تا 1 متر در عمق محافظت میشود. |
| IP48 | محافظت شده در برابر ابزار و سیمهای کوچک بزرگتر از 1 میلیمتر | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP50 | محافظت شده از ورود محدود گرد و غبار | از مایعات محافظت نمیشود. |
| IP51 | محافظت شده از ورود محدود گرد و غبار | از تراکم محافظت میشود. |
| IP52 | محافظت شده از ورود محدود گرد و غبار | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP53 | محافظت شده از ورود محدود گرد و غبار | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP54 | محافظت شده از ورود محدود گرد و غبار | محافظت شده در برابر پاشش آب از هر جهت |
| IP55 | محافظت شده از ورود محدود گرد و غبار | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP56 | محافظت شده از ورود محدود گرد و غبار | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP57 | محافظت شده از ورود محدود گرد و غبار | از فرو رفتن بین 15 سانتیمتر تا 1 متر در عمق محافظت میشود. |
| IP58 | محافظت شده از ورود محدود گرد و غبار | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP60 | محافظت شده از ورود گرد و غبار کامل | از مایعات محافظت نمیشود. |
| IP61 | محافظت شده از ورود گرد و غبار کامل | از تراکم محافظت میشود. |
| IP62 | محافظت شده از ورود گرد و غبار کامل | محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی |
| IP63 | محافظت شده از ورود گرد و غبار کامل | محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی |
| IP64 | محافظت شده از ورود گرد و غبار کامل | محافظت شده در برابر پاشش آب از هر جهت |
| IP65 | محافظت شده از ورود گرد و غبار کامل | محافظت شده در برابر water jets کم فشار از هر جهت |
| IP66 | محافظت شده از ورود گرد و غبار کامل | محافظت شده در برابر water jets با فشار بالا از هر جهت |
| IP67 | محافظت شده از ورود گرد و غبار کامل | از فرو رفتن بین 15 سانتیمتر تا 1 متر در عمق محافظت میشود. |
| IP68 | محافظت شده از ورود گرد و غبار کامل | از فرو رفتن طولانی مدت تا فشار مشخص محافظت میشود. |
| IP69K | محافظت شده از ورود گرد و غبار کامل | محافظت شده در برابر تمیز کردن با jet cleaning |
کلام آخر
دارا بودن IP یا درجه حفاظت بینالمللی برای دستگاههایی که حساسیت بالاتری دارند مانند گوشیهای تلفن همراه و یا حتی ردیابها دارای اهمیت میباشد. داشتن درجه حفاظت بینالمللی به این معناست که آن دستگاه در برابر آب و یا ذرات خارجی مقاوم است. میزان مقاومت دستگاه نیز بستگی به درجه دقیق حفاظتی آن دستگاه دارد که در مشخصات آن دستگاه درج شده است.
